概述

        旋振篩是一種高精度細粉篩分機械，其噪音低、效率高，快速換網需3-5分鐘，全封閉結構，適用于粒、粉、粘液等物料的篩分過濾。旋振篩由底座上的普通電機通過橡膠聯軸器帶動激振器轉動，使篩機產生水平運動和繞水平軸搖擺振動的空間復合運動。篩中料層受剪切，并上下翻該，細顆料迅速接觸篩面，過孔分級。


特點

       旋振篩是由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。 旋振篩具有結構簡單、功耗少、噪音小、篩分效率高等特點，可滿足多級篩分的工藝要求，旋振篩物料運動軌跡和振動力大小可進行調整。篩網有撞擊裝置，不易堵寨，張緊容易，調換方便,使用壽命長，排出方向可隨意改變，動載荷對安裝對基礎傳遞小，安裝調試簡單方便。

        旋振篩的特點表現：
1、體積小、重量輕、移動方便、出料口方向可任意調整，粗、細料自動排出，可自動化或人工作業。
2、篩分精度高、效率高，任何粉、粒、粘液類均可使用。
3、篩網不阻塞、粉末不飛揚、篩分最細可達500目（28微米）過濾最細可達5微米。
4、獨特網架設計（子母式）、篩網使用長久、換網方便、操作簡單、清洗方便。
5、無機械動作、保養簡易、可單層或多層使用。

參數

型  號	篩網直徑	處理量 (T／h)	振動頻率 (min-1)	電機功率 (kw)	重量 (kg)	備    注
GD—1500	￠1500	9—14	930	2.2	759	處理量按標準物料河砂計算(1.67/m3)選型時按處理物料比重?fù)Q算
GD—1000	￠1000	4—6	930	1.I	500
GD—800	￠800	2—4	930	0.75	40
GD—600	￠600	1.5—2	1450	0.75	300
GD—400	￠400	1—1.5	1450	0.25	160

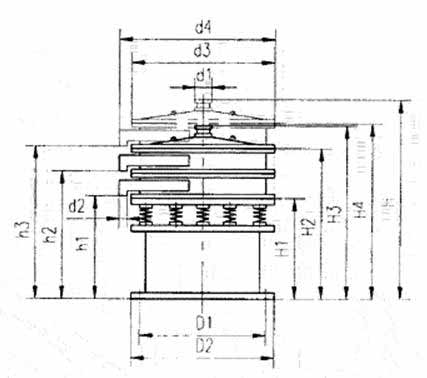

 外形尺寸：

型  號	d 1	d2	d3	d4	DI	D2	h1	h2	h3	H1	H2	H3	H4	H	有效面積(m2)
GD—1500	280	200	1650	2280	142	1450	640	830	1020	660t	1040	1300	1230	1490	1.77
OD—1000	220	140	1120	1520	975	1040	565	695	825	580	840	1040	970	1170	0.74
GD—800	200	130	850	1160	780	850	540	665	790	560	810	950	935	1075	0.44
GD—600	130	110	710	980	610	660	480	600t	720	490	730	850	850	970	0.265
GD—400	120	100	470	700	400	445	435	525	615	440	620	700	700	780	0.1

用途

旋振篩用于干濕、粗細、輕重不同的各種物料的篩分作業，亦可用于固液分離、廢污水處理等，廣泛用于化工、冶金、建樹、陶瓷、造紙、醫藥、食品和飼料加工等各行各業的生產流水線及單獨作業。
